BIOSTAR B450MH

「B450MH 」は、AMD B450チップセットを搭載したマザーボードです。
メモリースロットは、DDR4-3200x2（最大32GB）に対応しており、ストレージは、SATA3.0（6Gbps）x4、M.2（32Gbps） x1
をサポート。
また、拡張スロットは、PCI-Express3.0（x16）x1、PCI-Express2.0（x1）x2を搭載しています。

ネットワークは、ギガビットLAN「Realtek RTL8111H」を備えています。
フォームファクタはMicroATXで、OSはWindows 10 / 7に対応します。

・AMD B450チップセット搭載
・搭載BIOSから最新のRyzen 3000シリーズまで対応できます。
・MicroATX対応マザーボード
・メモリースロット：DDR4-3200x2（最大32GB）
・ストレージ：SATA3.0（6Gbps）x4、M.2（32Gbps） x1
・拡張スロット：PCI-Express3.0（x16）x1、PCI-Express2.0（x1）x2
・ギガビットLAN：Realtek RTL8111H x1
・映像出力：HDMI x1、D-Sub x1

スペック

チップセット

AMD B450

CPU SUPPORT

AMD A-series APU / Ryzen CPU / NPU for Socket AM4
Maximum CPU TDP (Thermal Design Power) : 105Watt

MEMORY

Support Dual Channel DDR4 1866/ 2133/ 2400/ 2667/ 2933/ 3200(OC) MHz
2 x DDR4 DIMM Memory Slot
Max. Supports up to 32GB Memory
Each DIMM supports non-ECC 8/16 GB DDR4 module

STORAGE

4 x SATA3 Connectors (6Gb/s) :
- Supports AHCI & RAID 0, 1, 10
1 x M.2 Key M 32Gb/s Connector:
- Supports PCI-E & SATA SSD (Ryzen series - Summit Ridge / Pinnacle Ridge / Raven Ridge)
- Supports SATA SSD (A-series APU - Bristol Ridge)

LAN

Realtek RTL8111H - 10/100/1000Mb/s Controller
Support Super LAN Surge Protection

CODEC

6 x USB 3.1 Gen1 Ports (5Gb/s) (4 on rear I/Os and 2 via internal headers)
6 x USB 2.0 Port(2 on rear I/Os and 4 via internal headers)

EXPANSION SLOT

1 x PCI-E 3.0 x16 Slot
2 x PCI-E 2.0 x1 Slots

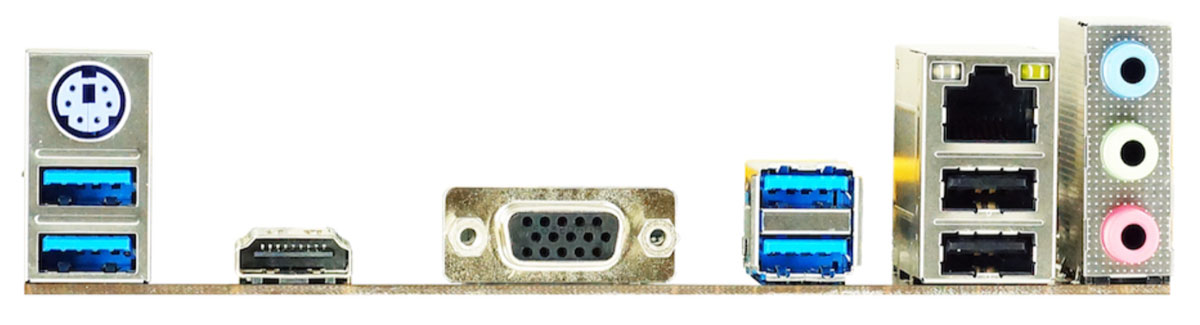

REAR I/O

1 x PS/2 Keyboard/Mouse
4 x USB 3.1 Gen1 (5Gb/s) Ports
2 x USB 2.0 Ports
1 x HDMI Connector ,resolution up to 4096 x 2160@24Hz, compliant with HDMI 1.4
1 x VGA Port ,resolution up to 1920 x 1200 @60Hz
1 x LAN port
3 x Audio Jacks

INTERNAL I/O

1 x USB 3.1 Gen1 Header(5Gb/s) (each header supports 2 USB 3.1 Gen1 ports)
2 x USB 2.0 Headers (each header supports 2 USB 2.0 ports)
4 x SATA3 6Gb/s Connectors
1 x Front Audio Header
1 x Front Panel Header
1 x CPU Fan Connector
1 x System Fan Connector
1 x 8-Pin Power Connector
1 x 24-Pin Power Connector
1 x Clear CMOS Header
1 x COM Port Header
